平成27年度 技能試験 予想問題bQ

スポンサーサイト

予想問題7単線図

平成27年度第二種電気工事士技能試験で公表されている候補問題bQに寸法を追記して作った
予想問題(単線図)です。

注)本サイト独自の予想問題なので、実際の試験問題とは異なる可能性があります。

平成27年技能試験予想問題bQ単線図

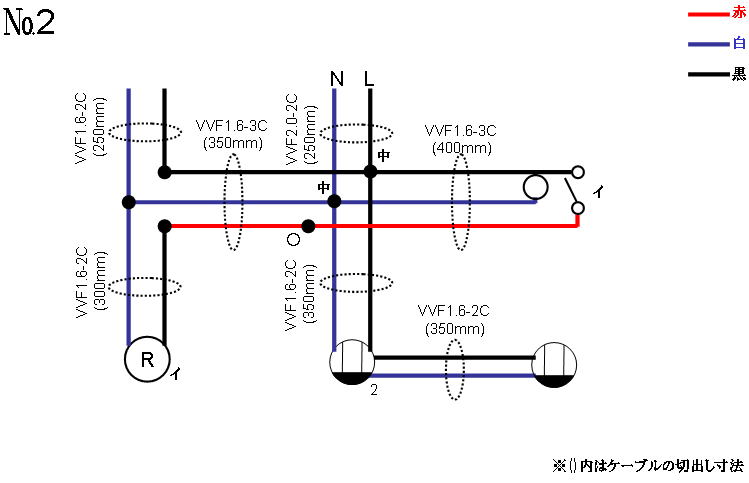

予想問題bQ複線図

予想問題bQの複線図です。
bQのポイントはパイロットランプとコンセントの渡り配線だと思います。
コンセントの渡り配線は器具をよく見ていただければ
自ずと何処に配線すれば良いかわかると思います。

また、bQのパイロットランプは常時点灯なので
コンセントと同じ配線をすればよいです。

ちなみにパイロットランプは下記の3種類の配線方法がありました。
念のため復習のもう一度復習しておきましょう。

・常時ON(常時点灯):コンセントと同じ配線
・同時ON(同時点灯):照明と同じ配線
・異時ON(異時点灯):スイッチと並列配線

パイロットランプについてもっと詳しく復習したい方は『第3回 器具に関する図記号』を参照してください。

平成27年技能試験予想問題bQ複線図


複線図の書き方が分からない方はこちらを参考にしてください ⇒ 第14回 複線図の書き方


予想問題bQで使う材料

予想問題bQの作品を作るときに必要な材料(器具と電線)です。

600Vビニル絶縁ビニルシースケーブル平型(青色) 2.0mm 2心
VVF2.0-2C
250mm
600Vビニル絶縁ビニルシースケーブル平型 1.6mm 2心
VVF1.6-2C
1300mm
600Vビニル絶縁ビニルシースケーブル平型 1.6mm 3心
VVF1.6-3C
750mm
埋込コンセント(2口) 1個
埋込形コンセント 1個
埋込形単極スイッチ 1個
埋込形パイロットランプ 1個
ランプレセプタクル 1個
埋込連用取付枠 1個
リングスリーブ小 1個
リングスリーブ中 2個
差込コネクタ(2本用) 2個
差込コネクタ(3本用) 1個


予想問題bQの動画解説

bQの動画解説はこちらです。参考にしてください。
